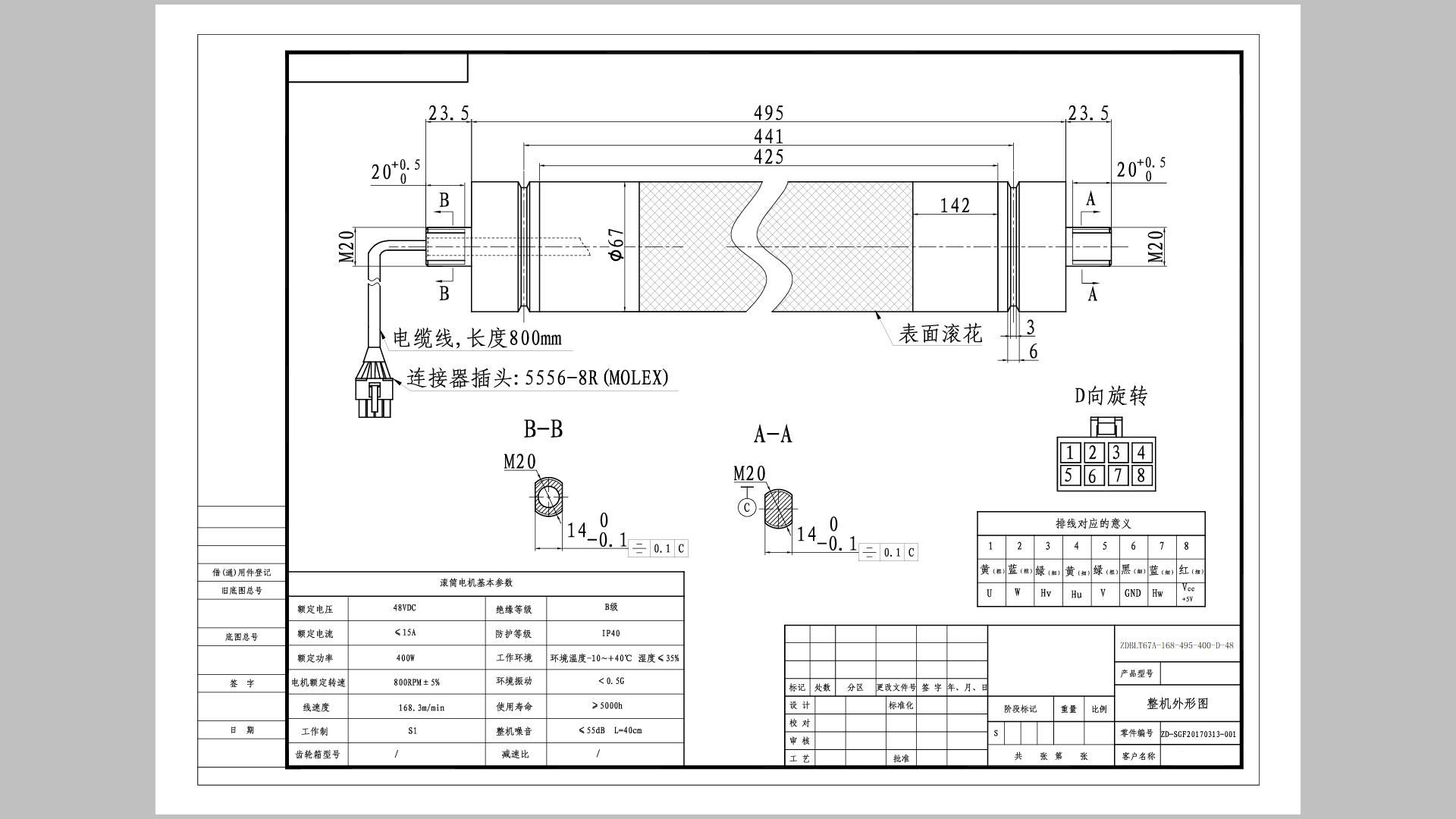

48V电动滚筒
主要规格参数
项目 | 单位 | 规格 | 备注 |
电机类型 | 直流无刷永磁同步电机 | ||
电机形式 | 外转子电机 | ||
电压 | V | DC 48 +/-10% | |
极数 | 10 | ||
额定功率范围 | w | 480W | |
转速范围 | r/min | 300-750 | |
额定转矩 | N.m | 6 | |
瞬时最大转矩 | N.m | 18 | 不超过4秒 |
工作制式 | 间歇工作制25% | 根据环境温度情况决定 | |
直流无刷驱动器 | |||
输入额定电压 | V | DC48 | |
驱动器额定功率 | W | 500 | 间歇工作制25% |
驱动器尺寸 | mm | 155*147*39 | |
通讯方式A | RS485 | 115200bps/38400bps,N,8,1 | |
电源接口 | 插头42000-6P(5557) | 尼龙(PA66），UL94V-2/0 | |
端子42000-21RT(5556) | 磷青铜(C5191),线规：0.12~0.5mm2,26~20AWG 电线外经：1.1~1.9mm | ||
通信接口 | 插头42000-10P(5557) | 尼龙(PA66），UL94V-2/0 | |
端子42000-01RT(5556) | 磷青铜(C5191),线规：0.032~0.08 mm2, 32~28AWG,电线外经：0.5~1.0mm | ||
电机接口及电机霍尔接口 | 插头42000-12P(5557) | 尼龙(PA66），UL94V-2/0 | |
端子42000-21RT(5556) (马达U,V,W) | 磷青铜(C5191),线规：0.12~0.5mm2,26~20AWG 电线外经：1.1~1.9mm | ||
端子42000-01RT(5556) (霍尔+5V,GND,HA,HB,HC) | 磷青铜(C5191),线规：0.032~0.08 mm2, 32~28AWG 电线外经：0.5~1.0mm | ||
红外传感器接口 | 插头42000-4P(5557) | 尼龙(PA66），UL94V-2/0 | |
端子42000-01RT(5556) | 磷青铜(C5191),线规：0.032~0.08 mm2, 32~28AWG 电线外经：0.5~1.0mm | ||
使用环境温度 | ℃ | 0- 40 | |
使用环境湿度 | 85% 以下 | 无水滴、雨淋 |
