格瓦为您提供标准化、系列化的高强度、高品质的带式辊简产无论是托辊、头尾辊筒、驱动辊筒还是改向、张紧辊筒,我们都能为您提供一站式解决方案。
驱动辊筒:
用于下置式驱动皮带输送机的主要驱动元件
头尾辊筒:
用于皮带输送机两端,根据驱动及结构不同,用于改变皮带的运行方向
驱动辊筒:选用 BP - D 转轴式带式辊简。
被动辊筒:选用 BP - R 定式带式 BP - D 带辊筒。
改向张紧辊筒,用于增大驱动辊间包角,张紧皮带及调整跑偏等:
选用 BP - R 定式带式辊简或1200系列输送博(防静电型)。
托辊,用于支撑皮带,落化结构,降低摩擦

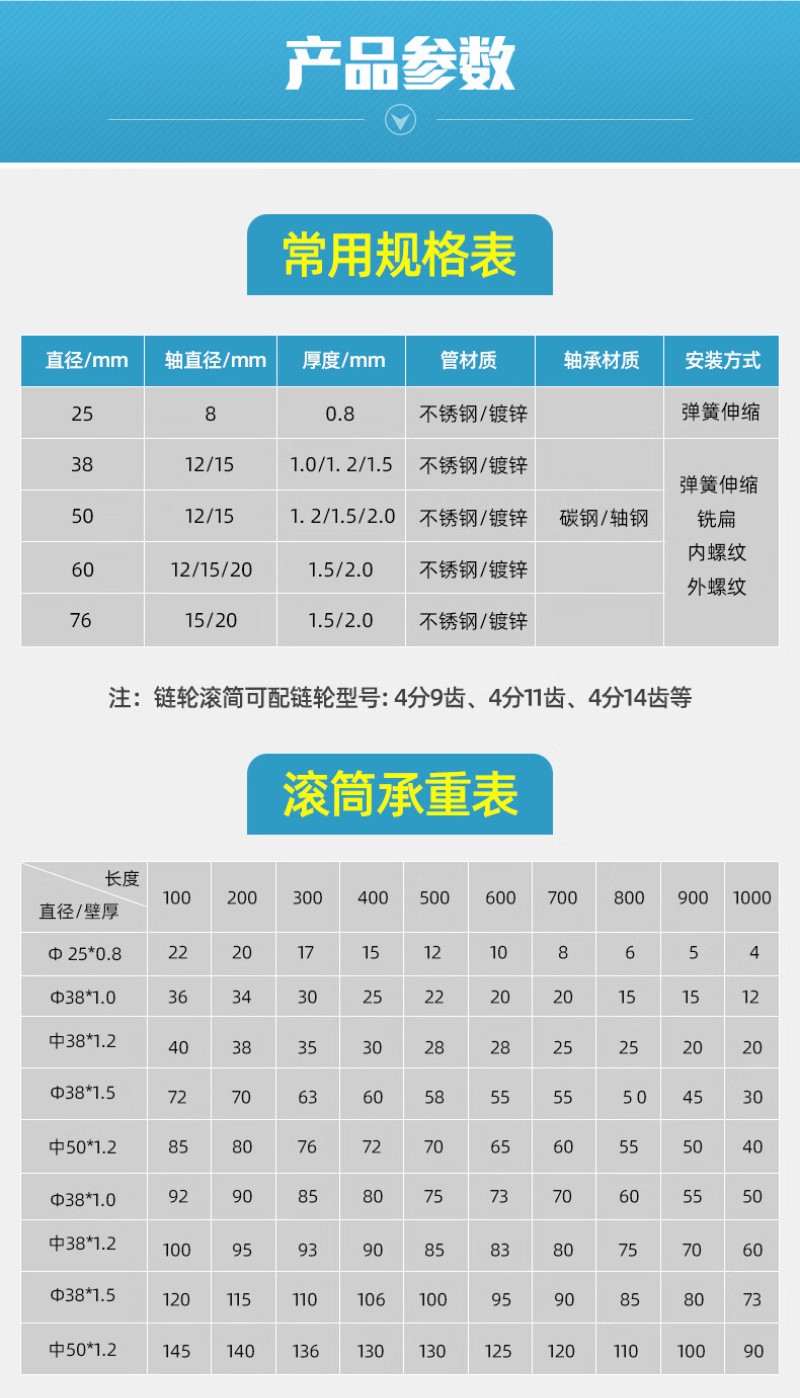

辊筒承载
影响辊筒承载能力的主要因素有:筒体、轴芯和轴承,并且由它们中的最弱项决定:
1、超出极限的承载会导致辊筒产生过大的弯曲,发生不可恢复的永久变形,使输送变得不平稳。
2、轴芯的强度不够,会导致轴承的受力状态发生改变,从而影响到轴承使用寿命。
3、物品过载,会大大降低轴承的使用寿命。
4、选用时,您还应考虑辊筒装配后输送面的高低误差,装卸货物时的局部受力等其他因素。
5、钢管和不锈钢在承载方面的机械性能接近,所以一般认为它们的承载能力相同。
6、一般情况下,增加壁厚仅能增强筒体的抗击能力(不易凹瘪),它对滚筒的承载能力影响不大。
辊筒径向跳动
辊筒的圆跳动是辊筒性能的重要指标,该性能的优劣会直接影响货物输送的稳定性和可靠性,如果径向跳动过大会导致输送物品的颠簸、偏离正常输出的方向,影响输送动作的准确性,噪音变大,甚至造成物品损坏和设备损坏。
表面处理:包胶
为了有效改善物体与辊筒接触面之间的擦力,及对输送物体的防护,降低输送时所产生的噪音等,辊筒表面采取包胶方式,如:聚氨酯、天然橡胶、丁晴橡胶、硅胶等。
天然橡胶:
1、常温下拥有较高的弹性。
2、具有良好的强度,滞后损失小。
3、电绝缘性能好。
4、具有较好的耐碱性能,但不耐浓强酸。
5、耐油性和耐溶剂性不好。
丁晴橡胶:
1、具有优良的耐油性。
2、有较高的耐磨性和耐热性。
3、弹性较低。
4、耐寒性和耐臭氧性差。
5、电绝缘性差。
套胶 PVC软胶
除了传统的包胶之外,您还可以选择外套PVC软胶,增大摩擦力,减少物体底面磨擦,降低物体与管面噪音及震动等,生产周期快。
材料软质 PVC
适用包胶直径Ф50/Ф60mm
软胶厚度2mm
颜色灰色、黑色
硬度邵尔(A)63+5度
耐受性不耐油
电绝缘性不导电
适用温度-25℃~+50℃

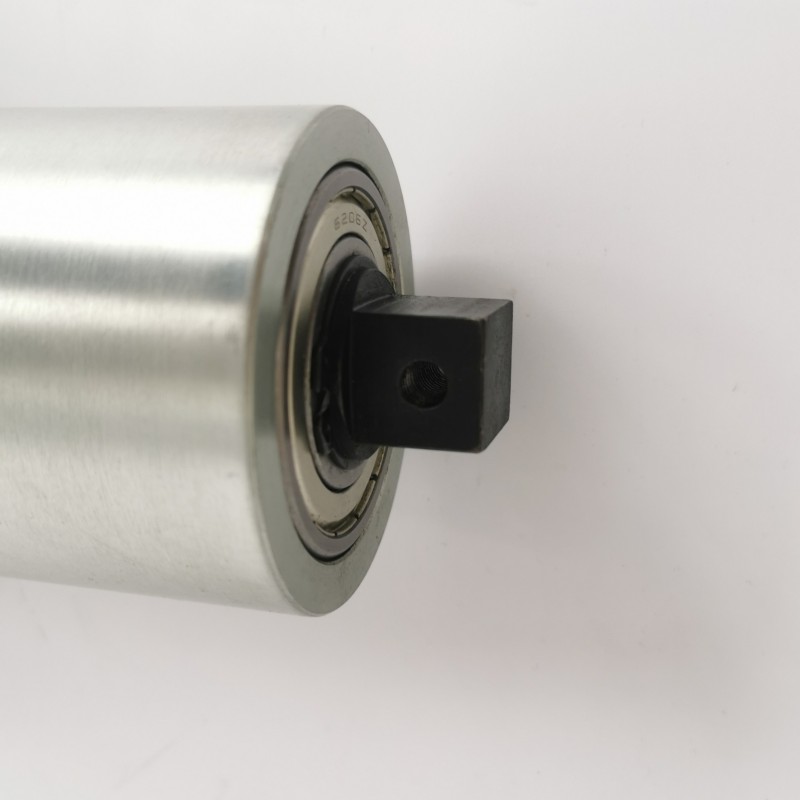

轴芯&轴承:轴芯
辊筒上所有的载荷最终都是由轴芯来承担,它支撑了整个辊筒负重。我们选用优质45#碳钢作为轴芯 轴芯&轴承拥有更大的强度。圆轴(单位mm)
d:ø6,ø8,ø10,ø12,ø15,ø17,ø20,ø25,ø30等六角轴(单位mm):d:11hex

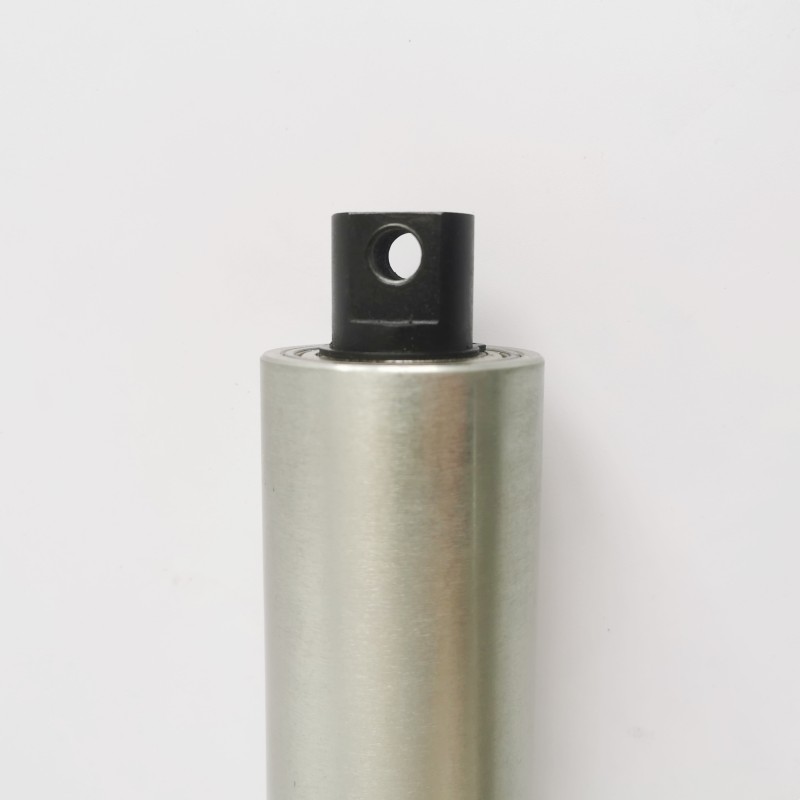

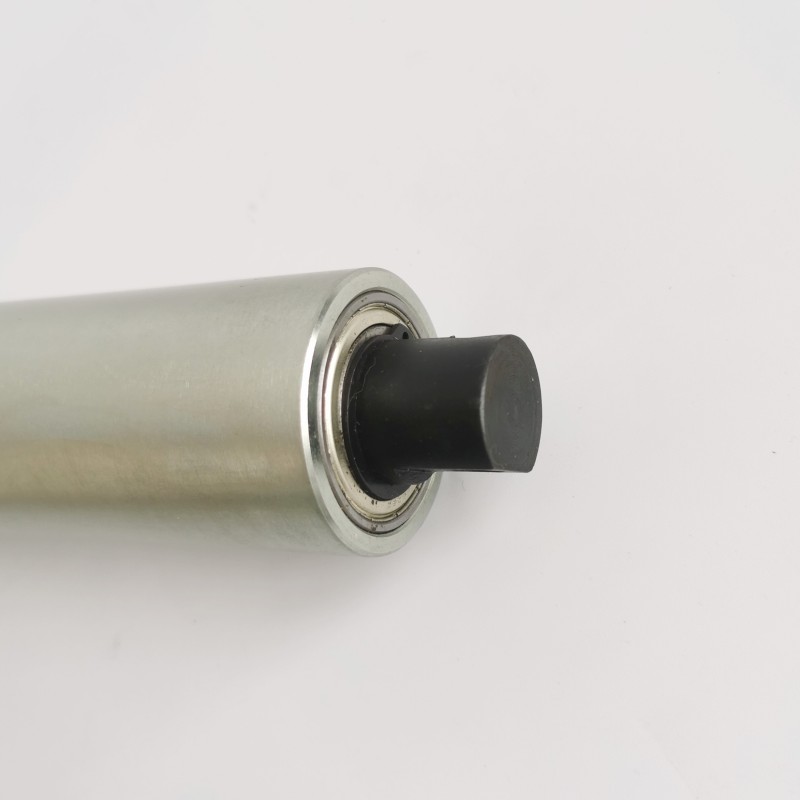

安装方式:d_d_
弹簧压入式 内螺纹 外螺纹 扁榫 半圆(D型)销孔
轴承
轴承是辊筒的最关键零部件之一,选用得当与否直接决定了辊筒的使用性能和寿命。
半精密轴承:
轻、中型辊筒则选用:半精密深沟球轴承,转动轻便、灵活,噪音高(不适合用于皮带托辊和皮带摩擦输送)。精密轴承:
配合塑料组件或钢制冲压组件噪音小,适合高速输送,可在一定的程度上防止灰尘和溅水对轴承的损害,对环境要求不高。
